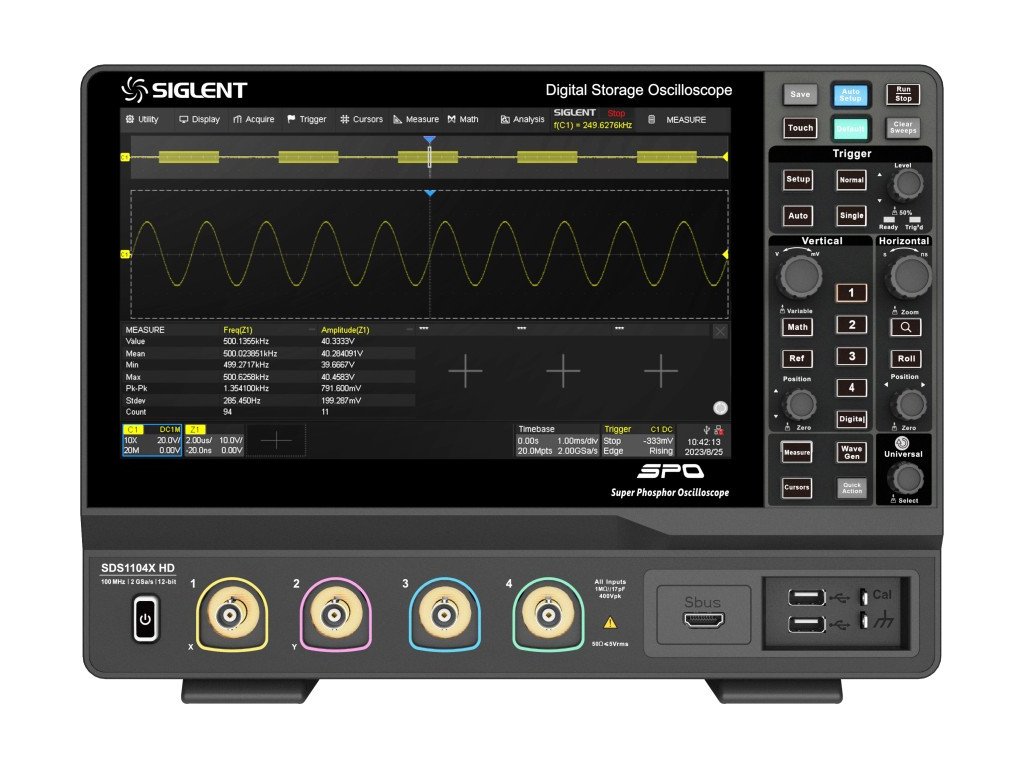

Siglent SDS1104X HD 4x100MHz 2GSa/s 100mpts

Detailní popis produktu

Klíčové vlastnosti Siglent SDS1104X HD:

• 12bitové vysoké rozlišení pro detailní analýzu signálů.​
• Vzorkovací frekvence až 2 GSa/s pro přesné zachycení rychlých jevů.​
• Hloubka paměti až 100 Mpts na kanál pro dlouhé záznamy bez ztráty detailů.​
• Rychlost zachycení vlnového průběhu až 120 000 wfm/s v normálním režimu a až 500 000 wfm/s v sekvenčním režimu.​
• Podpora 256úrovňového intenzitního stupňování a zobrazení barevné teploty pro lepší vizualizaci signálů.​
• Pokročilý digitální spouštěcí systém s vysokou citlivostí a nízkým chvěním.​
• Podpora různých spouštěcích režimů, včetně sériového sběrnicového spouštění a dekódování pro protokoly jako I²C, SPI, UART, CAN, LIN, CAN FD (pouze dekódování) a FlexRay (pouze dekódování).​
• Funkce jako záznam historie vlnových průběhů, vyhledávání a navigace, maskovací test, Bodeho diagram a analýza výkonu pro komplexní analýzu signálů.​

Specifikace Siglent SDS1104X HD:

• Šířka pásma: 100 MHz.​
• Počet analogových kanálů: 4 ​
• Vzorkovací frekvence: až 2 GSa/s.​
• Hloubka paměti: až 100 Mpts na kanál.​
• Rychlost zachycení vlnového průběhu:
  • Normální režim: až 120 000 wfm/s.​
  • Sekvenční režim: až 500 000 wfm/s.​
• Displej: 10,1" TFT-LCD s rozlišením 1024 × 600 pixelů, kapacitní dotyková obrazovka podporující multi-touch gesta.​
• Rozhraní: USB Host, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), výstup Pass/Fail, výstup spouštění.​
• Možnosti rozšíření:
  • 16 digitálních kanálů pro smíšenou analýzu signálů (vyžaduje volitelný logický analyzátor SLA1016 a software SDS1000XHD-16LA).​
  • 25 MHz generátor vlnových průběhů (vyžaduje volitelný software SDS1000XHD-FG a externí generátor SAG1021I nebo řady SDG).​

Obsah balení Siglent SDS1104X HD:

• Osciloskop Siglent SDS1104X HD.​
• Napájecí kabel.​
• USB kabel.​
• 4× pasivní sondy (PP510, 100 MHz).​
• Stručná úvodní příručka.
