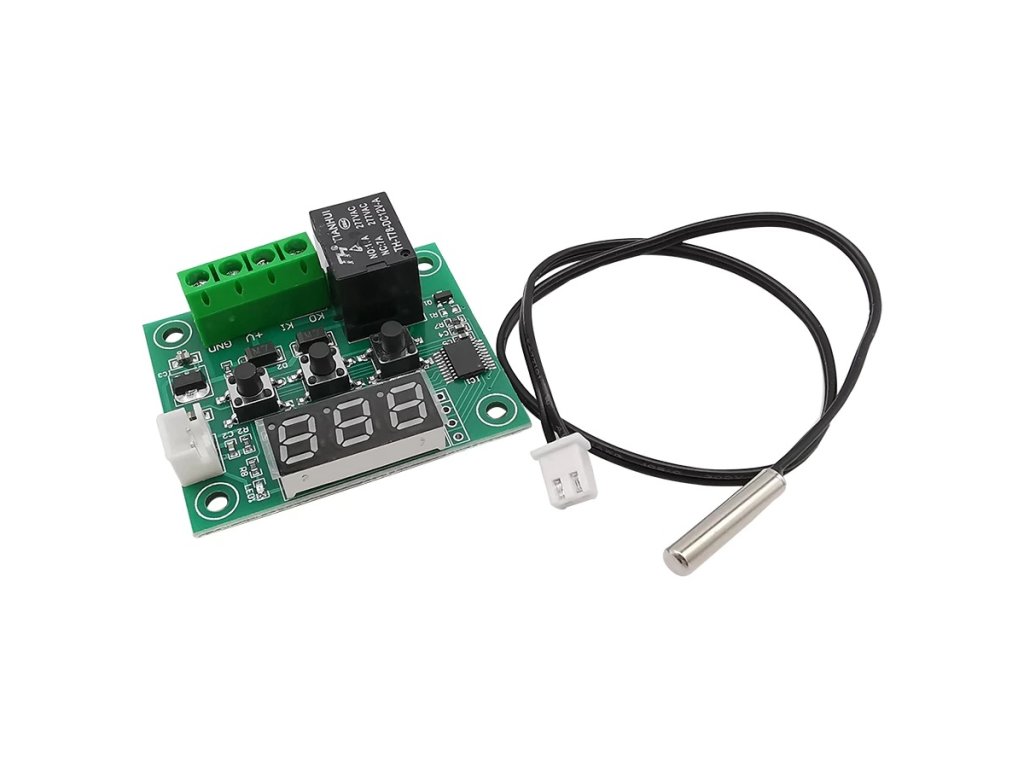

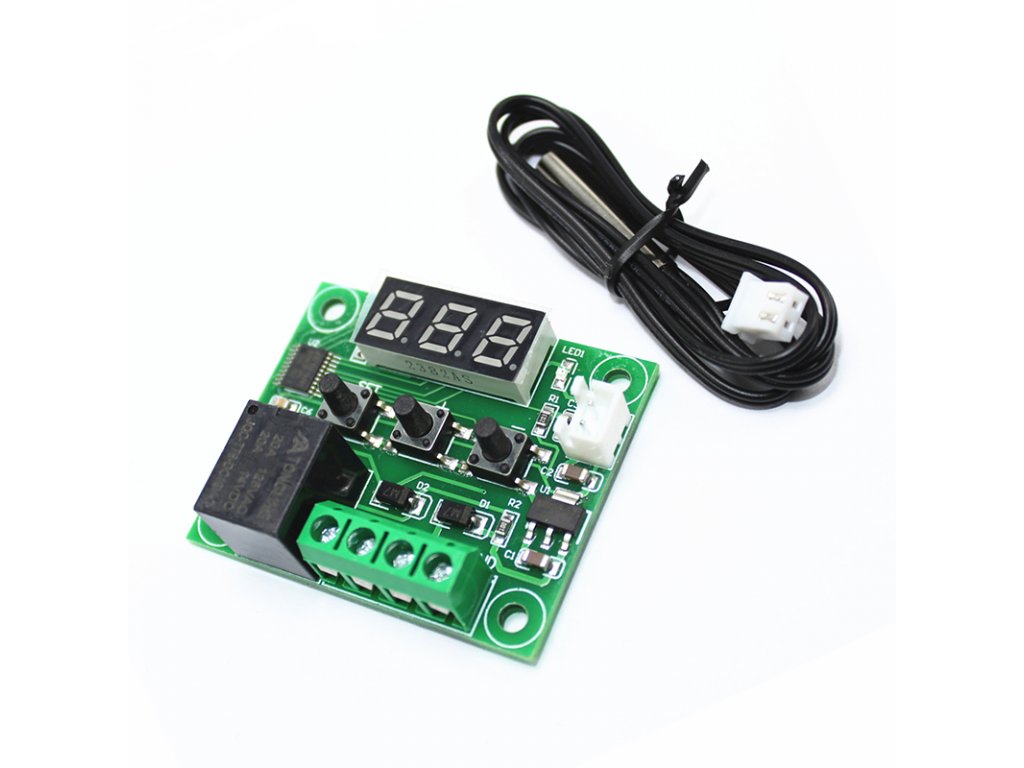

Digitální termostat W1209, -50 až 110°C

Termostat W1209 specifikace:

Napájecí apětí: 12V DC

Proud v klidu: 10mA

Provozní proud: 65mA

Výstup: relé max 20A 125VAC / 14VDC

Rozsah: –50–110°C

Rozlišení: 0.1°C (-9.9°C-99.9°C), jinak 1°C

Četnost měření: 2× / sec

Čidlo: NTC (10K 0.5%)

Rozměry: 48×40×14mm

Návod k použití:

-připoj napájecí napětí a zátěž, na LED displeji se zobrazí teplota

-stiskni SET, teplota začne blikat

-stisknutím – a + nastav požadovanou teplotu a stiskem SET potvrď

Zobrazení displeje:

LLL – není připojeno teplotní čidlo

HHH – mimo rozsah

Nastavení dalších parametrů:

Podržet dlouze tlačítko SET a dále je možno nastavit dalších 6 parametrů:

P0 Relé spíná při nižší / vyšší teplě oproti nastavené (nastavení C - chlazení /H - ohřívání, výchozí: C)

P1 Hystereze nastavitelná v rozsahu 0.1 – 15 °C (výchozí hodnota 2 °C)

P2 Dolní limit (výchozí –50 °C)

P3 Horní limit (výchozí 110 °C)

P4 Offset teploty –7 °C až 7 °C (výchozí 0 °C)

P5 Opožděný start 0 až 10 minut (výchozí 0)

P6 Bezpečnostní vypnutí při vysoké teplotě 0 °C až 110 °C (výchozí OFF)

Limity P0 až P6 se nastavují tlačítky+ / -

Horní a dolní limit nelze nastavit najednou. Požadovaného chování dosáhnete volbou P0 (chladit / ohřívat) a dále P1 + P2 nebo P3 + P2
